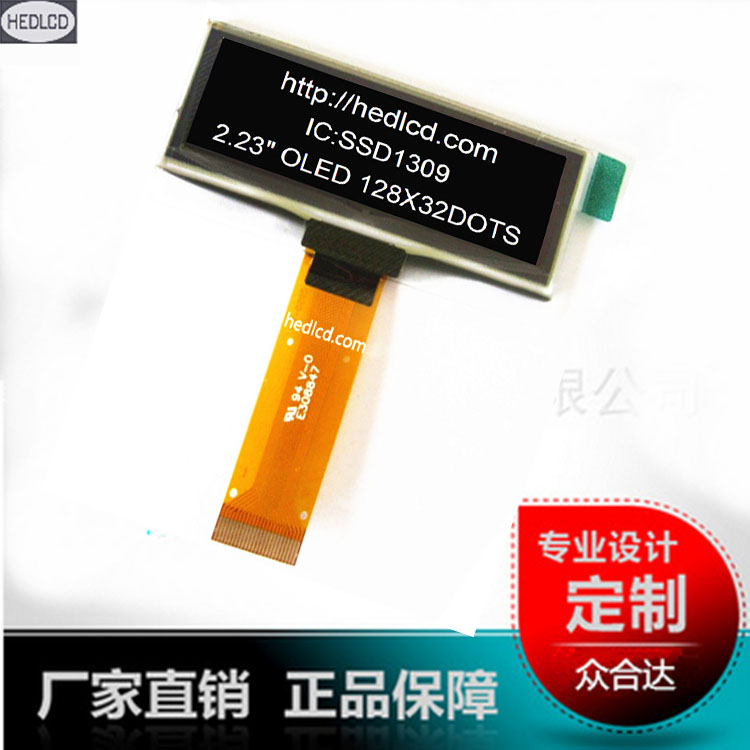

白色2.23寸OLED显示屏COG显示模块12832点阵模组串并口SSD1309

产品介绍

HEDOLED12832-1是一款显示白色字体的2.2寸OLED显示屏.128x32点阵,SSD1305控制器,6800/8080 8-bit并行接口和 I2C,4线SPI串行接口,2.8V电压,OLED自身发光不需要背光的特性使其具有超薄,低功耗,超高对比度与视角,工作温度-30℃~70℃。FPC连接,(可选配连接器),所有材料均符合环保要求RoHS标准,此款模块广泛应用于各式仪器仪表、智能设备等,适用于多种单片机开发平台如8051、PIC、AVR、ARDUINO、ARM和树莓派Raspberry Pi等

产品规格

产品型号                          HEDOLED12832-1
分辨率                            128x32 点阵
接口                               6800 8位并口, 8080 8位并口, I2C, 4线串口SPI
IC或兼容IC                      SSD1309
显示与背景色                   黑底白字
屏幕尺寸                         2.23”
连接方式                         FPC单面板
外形尺寸                         62.00(W)x24.00(H)x2.00(T)mm
视域                               57.02x15.1mm
图形域尺寸                      55.02(W)x13.10(H)mm
点(像素)大小                    0.41x0.39mm
点间距                            0.43x0.41mm
IC封装方式                      COG
显示器类型                      OLED
对比度(典型值)                 83.33402778
可视范围                         左视角 80.0度, 右视角 80.0 度 上视角 80.0 度, 下视角 80.0 度
亮度(典型值)                    120cd/m2
电源电压(典型值)               2.8V
工作温度 -30℃~70℃
