2.4寸TFT LCD彩色液晶显示模块240*320点阵彩屏模组LCM并串口

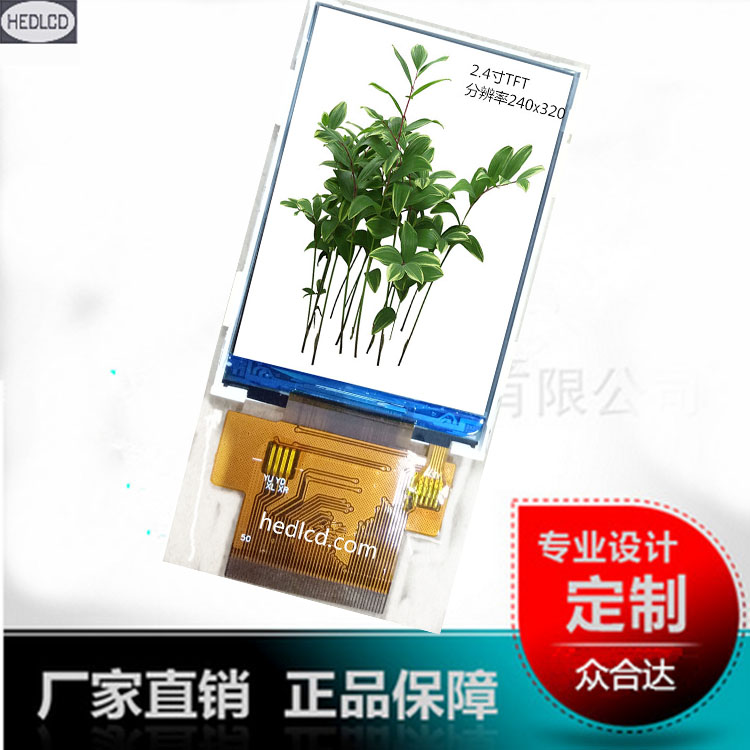

HED024-1是一款2.4寸彩色液晶显示模块,240x320分辨率,内置ILI9341控制器,可选配电阻式触摸屏,高画质,宽视角,支持RGB接口，8080 8-bit、9-bit、16-bit、18-bit并行接口与3线、4线串行接口,65K/262K真彩色,FPC连接(可选配连接器),2.8V电压,支持横屏或竖屏显示。所有材料均符合环保要求RoHS标准,此款模块广泛应用于各式仪器仪表、智能设备等,适用于多种单片机开发平台如8051、PIC、AVR、ARDUINO、ARM和树莓派Raspberry Pi等。

产品规格

产品型号                   HED024-1
分辨率                      240x320 点阵
接口                         8080 8位并口, 8080 9位并口, 8080 16位并口, 8080 18位并口, 3线串口                                SPI, 4线串   口SPI, RGB
IC或兼容IC                ILI9341
显示与背景色             黑底彩色字
屏幕尺寸                   2.4”
连接方式                   FPC单面板
外形尺寸                   42.72(W)x59.26(H)mm
视域                         38.72x54.60mm
图形域尺寸                36.72(W)x48.96(H)mm
点间距                      0.153x0.153mm
IC封装方式                COG
显示器类型                TFT-LCD 彩色
可选配触摸屏             可选配
响应时间(典型值)        25毫秒
对比度(典型值)           20.83402778
色彩                         65K/262K
可视范围                   左视角 70.0度, 右视角 70.0 度 上视角 60.0 度, 下视角 70.0 度
亮度(典型值)              300cd/m2
背光颜色                   白色
背光功耗(典型值)         70mA
电源电压(典型值)         2.8V
工作温度                   -20℃~70℃
储藏温度                   -30℃~80℃
