白蓝色0.96寸OLED点阵显示屏COG显示模块12864串并口SSD1306驱动

产品介绍

       HEDOLED12864-37-096是一款显示白色/蓝色字体的0.96寸OLED显示屏.128x64点阵,SSD1306控制器,6800/8080 8-bit并行接口和 I2C,3线/4线SPI串行接口,2.8V电压,OLED自身发光不需要背光的特性使其具有超薄,低功耗,超高对比度与视角,工作温度-30℃~70℃。FPC连接,可直接焊接到PCB上无需连接器,所有材料均符合环保要求RoHS标准,此款模块广泛应用于各式仪器仪表、智能设备等,适用于多种单片机开发平台如8051、PIC、AVR、ARDUINO、ARM和树莓派Raspberry Pi等。

产品规格

产品型号                         HEDOLED12864-37-096
分辨率                            128x64 点阵
接口                               6800 8位并口, 8080 8位并口, I2C, 3线串口SPI, 4线串口SPI
IC或兼容IC                      SSD1306
显示与背景色                    黑底白字/黑底蓝字
屏幕尺寸                          0.96“
连接方式                          FPC
外形尺寸                         26.70(W)x19.26(H)x1.45(T)mm
视域                               23.74x12.86mm
图形域尺寸                       21.744(W)x10.864(H)mm
点(像素)大小                    0.154x0.154mm
点间距                            0.016mm
IC封装方式                      COG
显示器类型                      OLED
对比度(典型值)                 83.33402778
可视范围                         左视角 80.0度, 右视角 80.0 度 上视角 80.0 度, 下视角 80.0 度
亮度(典型值)                    120cd/m2
电源电压(典型值)               2.8V
工作温度                         -30℃~70℃
储藏温度                         -40℃~80℃

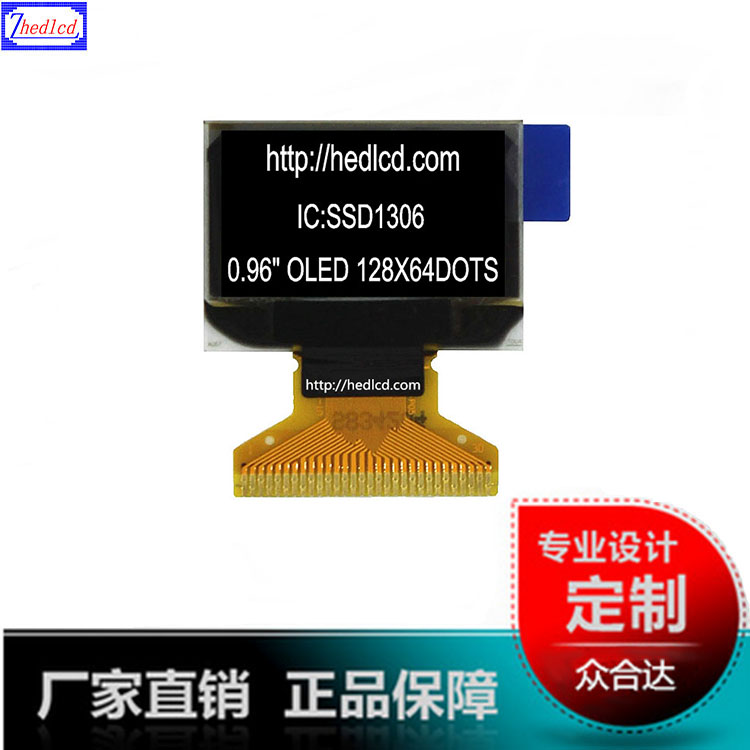

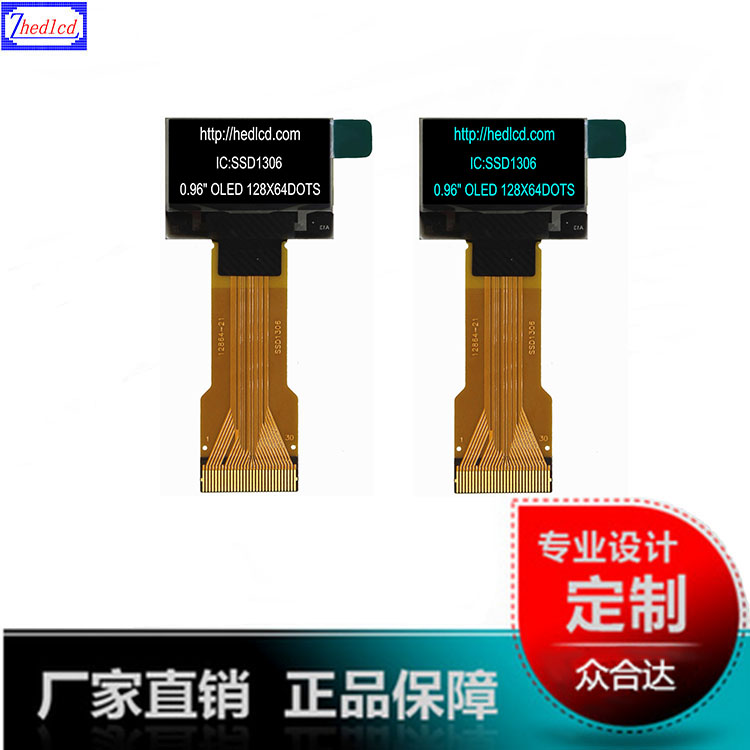

实物外观，参考尺寸
