2寸TFT LCD彩色液晶显示模块320*240点阵彩屏模组COG并串口显示屏

产品介绍

HEDTFT020-1 是一款2寸彩色液晶显示模块,176x220 分辨率,内置ILI9225C控制器,可选配电阻触摸屏,高画质,宽视角,支持RGB接口,8080 8-bit、9-bit、16-bit、18-bit并行接口与3线、4线串行接口,65K/262K真彩色,FPC连接(可选配连接器),3V电压,支持横屏或竖屏显示。所有材料均符合环保要求RoHS标准,此款模块广泛应用于各式仪器仪表、智能设备等.

产品规格

产品型号                         HEDTFT020-1
分辨率                            176x220点阵
接口                               8080 8位并口, 8080 9位并口, 8080 16位并口, 8080 18位并口, 3线串口SPI,                                      4线串口SPI, RGB
IC或兼容IC                      ILI9225C
显示与背景色                    彩色
屏幕尺寸                          2.0”
连接方式                          FPC单面板
外形尺寸                          37.68(W)x51.3(H)x2.25(T)mm
视域                               35.68x44.6mm
图形域尺寸                       31.68(W)x39.60(H)mm
点间距                             0.1275x0.1275mm
IC封装方式                       COG
显示器类型                       TFT-LCD 彩色
可选配触摸屏                    可选配
阳光下可视                       不可视
响应时间(典型值)               12毫秒
对比度(典型值)                  500:1
色彩                                65K/262K
可视方向                           6:00
可视范围 左视角                 70.0度, 右视角 70.0 度 上视角 60.0 度, 下视角 70.0 度
亮度(典型值)                     200cd/m2
背光颜色                           白色
背光功耗(典型值)                30mA
电源电压(典型值)                3V
工作温度                           -20℃~70℃
储藏温度                           -30℃~80℃

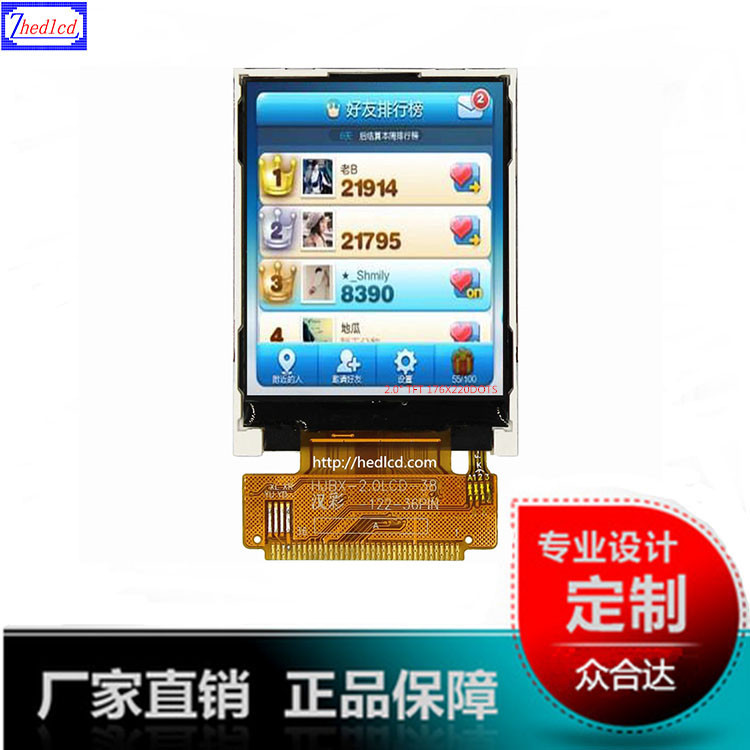

实物外观，尺寸参考
