产品介绍
HEDTFT101-1是一款10.1寸彩色液晶显示模块,1024x600分辨率,内置HX8282, HX8696驱动器,可选配电阻式触摸屏及USB接口的电阻式触摸屏驱动板,高画质,宽视角,支持RGB接口,65K/262K/16.7M真彩色,FPC连接(可选配连接器),3.3V电压。所有材料均符合环保要求RoHS标准,此款模块广泛应用于各式仪器仪表、智能设备等。
产品规格
产品型号 HEDTFT101-1
分辨率 1024x600 Dots
接口 RGB
IC或兼容IC HX8282, HX8696
显示与背景色 黑底彩色字
屏幕尺寸 10.1“
连接方式 FPC单面板
外形尺寸 235.0(W)x143.0(H)mm
视域 226.40x128.70mm
图形域尺寸 222.72(W)x125.28(H)mm
点(像素)大小 0.2175(W)x0.2088(H)mm
IC封装方式 COG
显示器类型 TFT-LCD 彩色
响应时间(典型值) 15毫秒
对比度(典型值) 500:1
色彩 65K/262K/16.7M
可视范围 左视角 70.0度, 右视角 70.0 度 上视角 50.0 度, 下视角 50.0 度
亮度(典型值) 90.0cd/m2
背光颜色 白色
背光功耗(典型值) 120mA
电源电压(典型值) 3.3V
工作温度 -20℃~70℃
储藏温度 -30℃~80℃

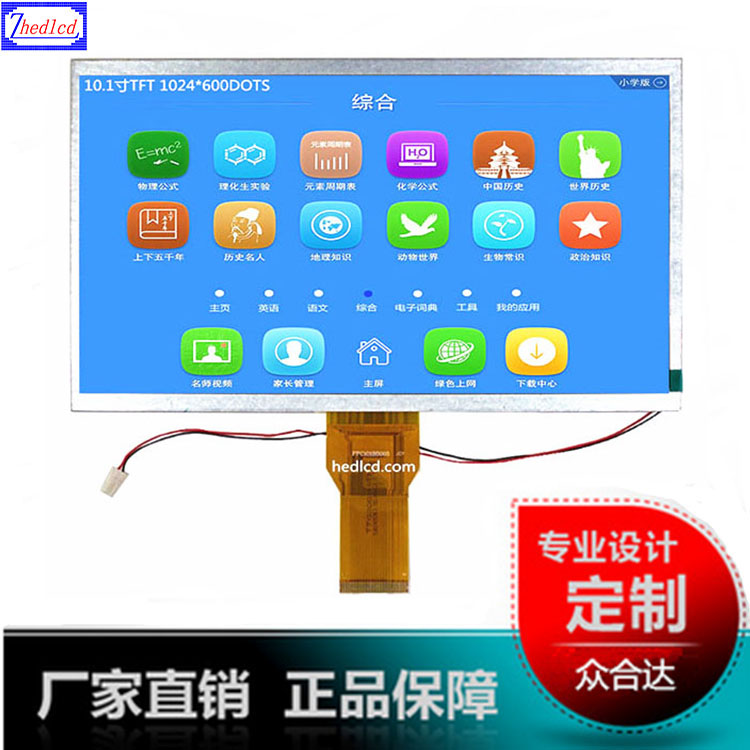

实物外观,尺寸参考
